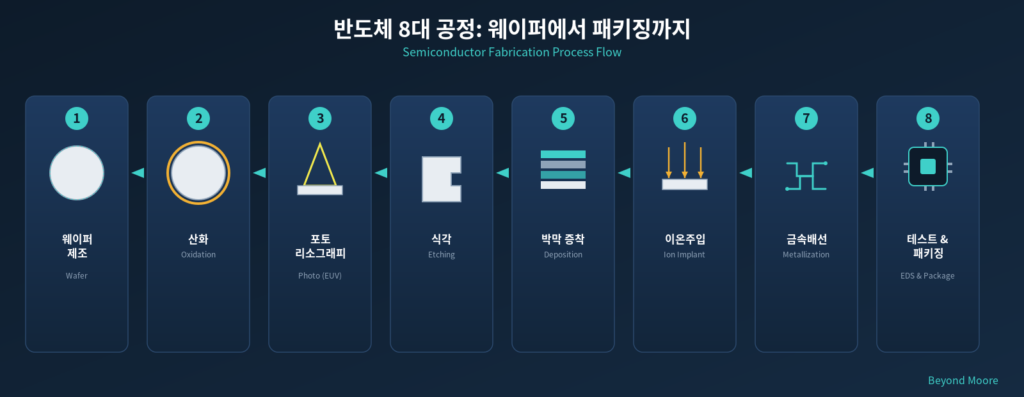

반도체는 스마트폰, 자동차, 데이터센터, AI 서버까지 현대 산업 전반을 떠받치는 핵심 부품입니다. 하지만 손톱만 한 칩 하나가 완성되기까지 거치는 과정은 생각보다 훨씬 복잡합니다. 실리콘 웨이퍼라는 원재료가 완제품 칩이 되기까지, 업계에서는 이 과정을 통상 반도체 8대 공정으로 구분합니다. 이번 글에서는 웨이퍼 제조부터 패키징까지 전체 밸류체인을 순서대로 정리하고, 앞으로 이 블로그에서 하나씩 깊게 다룰 세부 공정들의 이정표를 제시합니다.
1. 웨이퍼 제조(Wafer Fabrication)
모든 반도체의 출발점은 실리콘 웨이퍼입니다. 초고순도로 정제한 실리콘을 녹여 원기둥 형태의 잉곳(Ingot)으로 성장시킨 뒤, 이를 얇게 슬라이싱하고 연마해 거울처럼 매끈한 원판을 만듭니다. 웨이퍼의 순도와 표면 결함 유무가 이후 모든 공정의 수율을 좌우하기 때문에, 이 단계는 반도체 품질의 출발선이라 할 수 있습니다.
2. 산화(Oxidation)
웨이퍼 표면에 얇은 산화막(SiO2)을 입히는 공정입니다. 이 산화막은 절연층 역할을 하며, 이후 공정에서 특정 영역을 보호하는 마스크 기능도 합니다. 고온의 산화로에서 웨이퍼를 산소나 수증기에 노출시켜 균일한 막을 형성합니다.
3. 포토리소그래피(Photolithography)
회로 패턴을 웨이퍼 위에 새기는 공정으로, 반도체 미세화 경쟁의 핵심입니다. 감광액(포토레지스트)을 바른 웨이퍼에 빛을 쏘아 회로 패턴을 전사하는데, 최근 3나노 이하 공정에서는 EUV(극자외선) 노광 장비가 필수로 쓰입니다. ASML이 이 장비를 사실상 독점 공급하고 있어 업계 공급망의 핵심 변수로 꼽힙니다.
4. 식각(Etching)
포토리소그래피로 새긴 패턴을 따라 불필요한 부분을 화학적·물리적으로 깎아내는 공정입니다. 습식 식각과 건식 식각으로 나뉘며, 회로 선폭이 나노미터 단위로 좁아질수록 정밀도 요구 수준도 기하급수적으로 높아집니다.
5. 박막 증착(Deposition)
절연막이나 전도성 박막을 웨이퍼 위에 얇게 쌓는 공정입니다. CVD(화학기상증착), PVD(물리기상증착) 등의 방식이 쓰이며, 트랜지스터와 배선을 구성하는 재료층을 정교하게 형성합니다.
6. 이온주입(Ion Implantation)
웨이퍼에 불순물 이온을 주입해 전기적 특성(N형·P형)을 부여하는 공정입니다. 이 단계를 통해 비로소 실리콘이 반도체 소자로서 전류를 제어하는 능력을 갖추게 됩니다.
7. 금속배선(Metallization)
완성된 트랜지스터들을 전기적으로 연결하는 배선 공정입니다. 회로가 미세화될수록 배선층은 오히려 여러 겹으로 복잡해지며, 최근에는 저항을 낮추기 위한 신소재 배선 기술도 활발히 연구되고 있습니다.
8. EDS 테스트 및 패키징(Test & Packaging)
웨이퍼 상태에서 각 칩(다이)의 전기적 특성을 검사하는 EDS(Electrical Die Sorting) 테스트를 거친 뒤, 양품만 골라 개별 칩으로 절단(다이싱)하고 외부 충격과 오염으로부터 보호하는 패키징 공정을 거칩니다. 최근에는 2.5D·3D 적층, CoWoS, 칩렛 등 후공정 기술이 반도체 성능을 좌우하는 핵심 변수로 떠오르고 있습니다.
마치며
반도체 8대 공정은 단순히 순서를 외우는 지식이 아니라, 왜 특정 기업이 특정 공정에서 경쟁력을 갖는지 이해하는 출발점입니다. 다음 글부터는 웨이퍼 제조, EUV 리소그래피, GAA 트랜지스터 구조, 패키징 기술 진화 등 각 공정을 하나씩 깊이 있게 다뤄보겠습니다.
